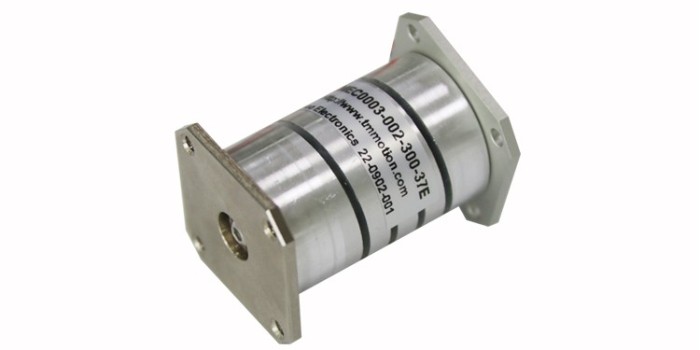

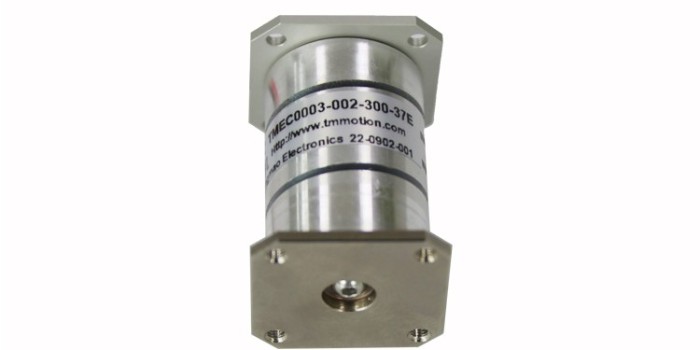

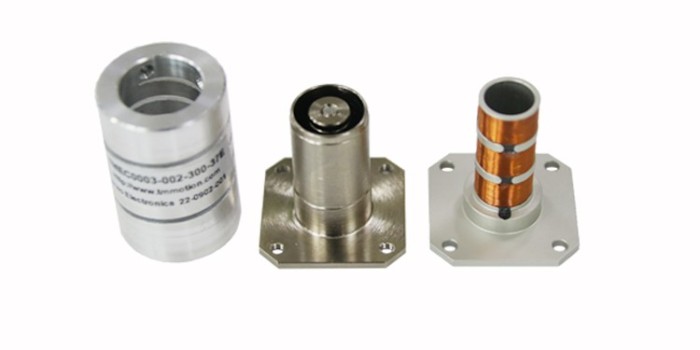

音圈电机TMEC0003-002-300-37E

【峰值电压】14VOLTS
【峰值电流】1.5AMPS
【力常数值】 2.6N/A

【反电动势】 2.6V/M/Sec

应用场景】此款圆柱型音圈电机是昆山同茂电子有限公司专为柔性振动供料系统智造商开发的新型带弹簧音圈电机,主要应用场景为柔性振动供料系统。

全国热线

400-007-7724

 产品·参数
    全新通用化设计 适用各种控制方式
产品名称: 音圈电机TMEC0003-002-300-37E
电机参数 符号 单位 数值
DC 电阻 R OHMS 9.3
峰值电压 Vp VOLTS 14
峰值电流 Ip AMPS 1.5
力常数值 Kf N/A 2.6
反电动势 Kb V/M/Sec 2.6
 电    感  L mH 0.4
峰 值 力 Fp N 3.9
持续推力 Fc N 2.1
电机常数 Ka N/w 0.85
时间常数 Te ms 0.04
峰值功率 Pp W 21
峰值位移 S mm 1.0
单边气隙 CL mm 0.5
热    阻 θth C/W 18.9
绕组温度 Tmax C 150
线圈重量 WTc g 12
磁体重量 WTf g 58
电机重量 Wta g 70
电机总长 L mm 42.5
外    径 ФD mm 29.6

热品推荐 / Hot product

音圈电机

圆柱型音圈电机汇总

TMEC系列的圆柱型音圈电机,由于它能提供高力和高加速度,峰值力范围1N到5000N,因此占据了80%的市场。行程一般不超过50mm,我们的音圈电机较小的直径是12mm。这种类型的电机运用包括控制阀,Z轴抓物和短距离的精确的位置控制,震荡器,吸震器等等,运用的市场包括医疗设备,半导体,航空航天和自动化领域。
平板型音圈电机

平板型音圈电机汇总

TMEP系列的平板音圈电机(音圈马达),比同样类型的TMES系列的音圈电机(音圈马达)行程要短,但它也有着自己的优势,低重量,因此响应时间短,峰值力能达到300N行程到20mm。TMEP系列的音圈电机(音圈马达)可以制作成比较小的X-Y两轴的运动平台,这种运用多见于半导体行业和微型设备工业领域。
矩形音圈电机

矩型音圈电机汇总

TMES系列矩型音圈电机(音圈马达)与同重量的TMEC系列的电机相比,力比较小。但能提供长的行程。峰值力能做到1000N,行程到250mm。这类型的电机可以单独使用,也可做成X-Y两轴平台,与TMEP系列的比较相似,主要运用于半导体行业和微型设备工业领域。
摆动型音圈电机

摆动型音圈电机汇总

TMER系列的摆动音圈电机(音圈马达)是把TMES系列的音圈电机(音圈马达)变弯,满足角度摆动的电机,这种类型的电机能提供摆动角度120度,扭力达到50N.m。摆动音圈电机(音圈马达)典型的运用是激光的镜面反射技术、回转阀、阻尼器等等运用。它的市场包括:半导体行业、自动化,工业、航空和航天工业领域。
