摆动型音圈电机汇总

TMER 系列的摆动音圈电机(音圈马达)是把 TMES 系列的音圈电机(音圈马达)变弯,满足角度摆动的电机，这种类型的电机能提供摆动角度120度,扭力达到50N.m。摆动音圈电机(音圈马达)典型的运用是激光的镜面反射技术、回转阀、阻尼器等等运用。它的市场包括：半导体行业、自动化,工业、航空和航天工业领域。

在线咨询

全国热线

400-007-7724

TMER音圈电机

全新通用化设计适用各种控制方式

TMER 系列的摆动音圈电机(音圈马达)是把 TMES 系列的音圈电机(音圈马达)变弯，满足角度摆动的电机，这种类型的电机能提供摆动角度120度，扭力达到50N.m。

摆动音圈电机(音圈马达)典型的运用是激光的镜面反射技术、回转阀、阻尼器等等运用。它的市场包括：半导体行业、自动化，工业、航空和航天工业领域。

NO.	音圈电机型号	峰值转矩(N)	持续扭矩(N)	转动角度	电压(V)	扭矩常数(N-m/A)	总长(mm)	总宽(mm)	总高(mm)
1	TMER0015-010-000	0.22	0.12	10	14.3	0.22	35	32.4	32.2

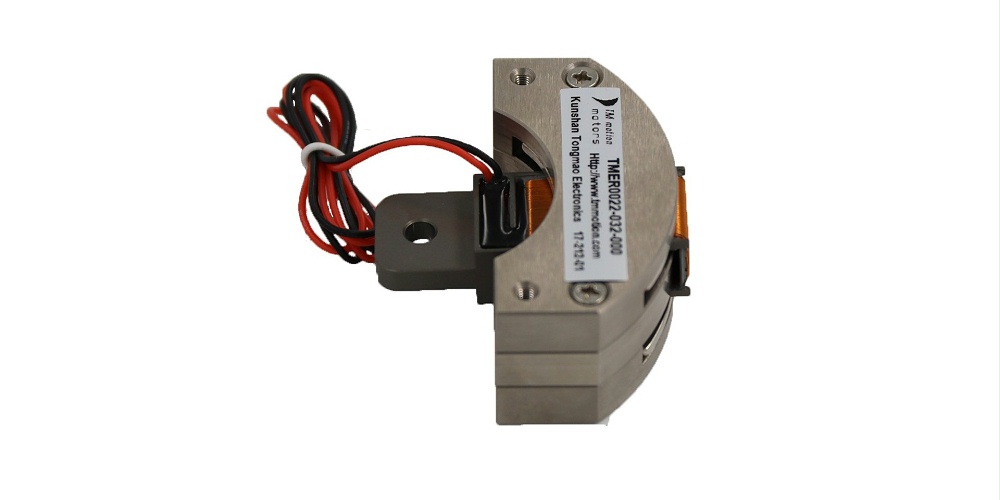

2	TMER0022-032-000	0.22	0.12	32	16.1	0.16	60	51.5	26
3	TMER0028-045-000	0.28	0.125	45	19.3	0.17	60	51.5	27
4	TMER0085-030-000	0.85	0.6	30	6.3	0.2	80	49.3	31
5	TMER0120-020-000	1.2	0.5	20	21	0.35	76.1	40.2	30
6	TMER0130-010-000	1.3	0.67	10	5.3	0.8	86.7	88.6	53
7	TMER0150-010-000	1.5	0.8	10	6	1.25	90.7	90.6	50
8	TMER0150-030-000	1.5	0.7	30	14.5	0.4	90	55.5	48
9	TMER0180-060-04A	1.8	1.05	60	14.1	0.23	169.6	150	60
10	TMER0340-060-04A	3.4	1.62	60	26.3	0.4	169.6	150	60
11	TMER0710-053-000	7.1	2.6	53	28.4	1	200	96	57
12	TMER1580-014-000	15.8	5.9	14	27.1	2.4	150	87.3	70
13	TMER1690-011-000	16.9	4.7	11	27.3	2.6	174	87.8	60
14	TMER3370-011-000	33.7	9.2	11	35.4	4	174	87.8	70
